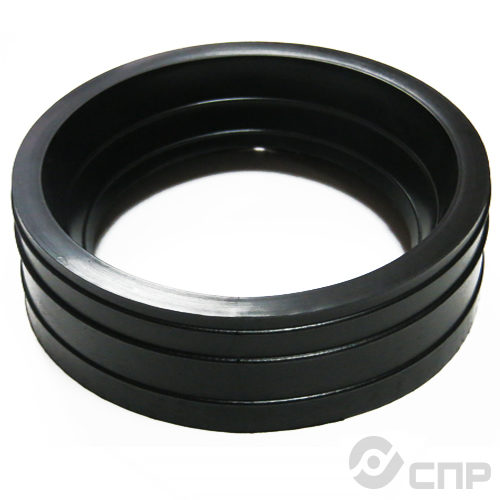

Манжеты шевронные резинотканевые

Таблица размеров манжет шевронных резинотканевых

Фильтрация по типу уплотнения

Показать по: 50
НазваниеДиаметр штока, ммДиаметр цилиндра, ммЦенаЗаказ
Манжета шевронная 8х20 Резиноткань
Цена по запросу
820Цена по запросу
Манжета шевронная 10х20 Резиноткань
Цена по запросу
1020Цена по запросу
Манжета шевронная 10х22 Резиноткань
Цена по запросу
1022Цена по запросу
Манжета шевронная 12х22 Резиноткань
Цена по запросу
1222Цена по запросу
Манжета шевронная 12х24 Резиноткань
Цена по запросу
1224Цена по запросу
Манжета шевронная 13х25 Резиноткань
Цена по запросу
1325Цена по запросу
Манжета шевронная 14х24 Резиноткань
Цена по запросу
1424Цена по запросу
Манжета шевронная 14х26 Резиноткань
Цена по запросу
1426Цена по запросу
Манжета шевронная 15х25 Резиноткань
Цена по запросу
1525Цена по запросу
Манжета шевронная 15х27 Резиноткань
Цена по запросу
1527Цена по запросу
Манжета шевронная 16х26 Резиноткань
Цена по запросу
1626Цена по запросу
Манжета шевронная 16х28 Резиноткань
Цена по запросу
1628Цена по запросу
Манжета шевронная 18х28 Резиноткань
Цена по запросу
1828Цена по запросу
Манжета шевронная 18х30 Резиноткань
Цена по запросу
1830Цена по запросу
Манжета шевронная 20х30 Резиноткань
Цена по запросу
2030Цена по запросу
Манжета шевронная 20х32 Резиноткань
Цена по запросу
2032Цена по запросу
Манжета шевронная 20х35 Резиноткань
Цена по запросу
2035Цена по запросу
Манжета шевронная 20х40 Резиноткань
Цена по запросу
2040Цена по запросу
Манжета шевронная 21х36 Резиноткань
Цена по запросу
2136Цена по запросу
Манжета шевронная 22х32 Резиноткань
Цена по запросу
2232Цена по запросу
Манжета шевронная 22х34 Резиноткань
Цена по запросу
2234Цена по запросу
Манжета шевронная 22х37 Резиноткань
Цена по запросу
2237Цена по запросу
Манжета шевронная 22х42 Резиноткань
Цена по запросу
2242Цена по запросу
Манжета шевронная 24х36 Резиноткань
Цена по запросу
2436Цена по запросу
Манжета шевронная 25х37 Резиноткань
Цена по запросу
2537Цена по запросу
Манжета шевронная 25х40 Резиноткань
Цена по запросу
2540Цена по запросу
Манжета шевронная 25х45 Резиноткань
Цена по запросу
2545Цена по запросу
Манжета шевронная 26х36 Резиноткань
Цена по запросу
2636Цена по запросу
Манжета шевронная 28х40 Резиноткань
Цена по запросу
2840Цена по запросу
Манжета шевронная 28х43 Резиноткань
Цена по запросу
2843Цена по запросу
Манжета шевронная 28х48 Резиноткань
Цена по запросу
2848Цена по запросу
Манжета шевронная 30х42 Резиноткань
Цена по запросу
3042Цена по запросу
Манжета шевронная 30х45 Резиноткань
Цена по запросу
3045Цена по запросу
Манжета шевронная 30х50 Резиноткань
Цена по запросу
3050Цена по запросу
Манжета шевронная 32х44 Резиноткань
Цена по запросу
3244Цена по запросу
Манжета шевронная 32х47 Резиноткань
Цена по запросу
3247Цена по запросу
Манжета шевронная 32х52 Резиноткань
Цена по запросу
3252Цена по запросу
Манжета шевронная 33х45 Резиноткань
Цена по запросу
3345Цена по запросу
Манжета шевронная 35х47 Резиноткань
Цена по запросу
3547Цена по запросу
Манжета шевронная 35х50 Резиноткань
Цена по запросу
3550Цена по запросу
Манжета шевронная 35х55 Резиноткань
Цена по запросу
3555Цена по запросу
Манжета шевронная 36х48 Резиноткань
Цена по запросу
3648Цена по запросу
Манжета шевронная 36х51 Резиноткань
Цена по запросу
3651Цена по запросу
Манжета шевронная 36х56 Резиноткань
Цена по запросу
3656Цена по запросу
Манжета шевронная 38х50 Резиноткань
Цена по запросу
3850Цена по запросу
Манжета шевронная 40х52 Резиноткань
Цена по запросу
4052Цена по запросу
Манжета шевронная 40х55 Резиноткань
Цена по запросу
4055Цена по запросу
Манжета шевронная 40х60 Резиноткань
Цена по запросу
4060Цена по запросу
Манжета шевронная 41х56 Резиноткань
Цена по запросу
4156Цена по запросу
Манжета шевронная 43х63 Резиноткань
Цена по запросу
4363Цена по запросу

Поможем с подбором манжет шевронных

Если вам нужна консультация для подбора размера и материала манжет шевронных обратитесь к нашим специалистам

по телефону

+7 (499) 653-77-17

по электронной почте

info@spr-prom.ru

FAQ Манжеты шевронные

Как рассчитывается износостойкость шевронных манжет в условиях вибраций и частых циклов сжатия?

Ресурс оценивают для конкретного пакета при заданных давлении, температуре, скорости, среде и состоянии сопряжённых поверхностей. Универсальный ресурс в циклах без результатов испытаний не устанавливают. Для подбора укажите режим работы и требования к сроку службы.

Как определить правильный профиль шевронной манжеты для конкретного давления?

Профиль и состав шевронного пакета выбирают по чертежу посадки, материалам, монтажному зазору и режиму работы. Увеличенная высота или слово «усиленный» не подтверждают допустимое давление. Предельный режим проверяют по документации на весь комплект.

Как подобрать опорное и нажимное кольца шевронного пакета?

Сверьте тип и размеры опорного и нажимного колец с составом шевронного пакета и посадочным местом. Они выполняют разные функции в комплекте. Стопорное кольцо для фиксации в канавке не является заменой опорного кольца пакета.

Как правильно устанавливать шевронные манжеты?
Установка должна выполняться строго по инструкции: обеспечить чистоту поверхности, правильно зафиксировать манжету без деформаций и следить за равномерным натяжением.
Как определить, что манжета нуждается в замене?
Необходимо обратить внимание на наличие протечек, деформации или износа поверхности манжеты. Регулярный осмотр и мониторинг работы оборудования помогут своевременно выявить необходимость замены.

Технические характеристики манжет шевронных резинотканевых



При производстве резинотканевых шевронных манжет используют комбинированные хлопчатобумажные ткани с высокими характеристиками прочности или специальную ткань доместик. Чтобы усилить прочностные свойства ткани в процессе изготовления она пропитывается расплавленной резиновой смесью.

Особенности эксплуатации манжет шевронных резинотканевых

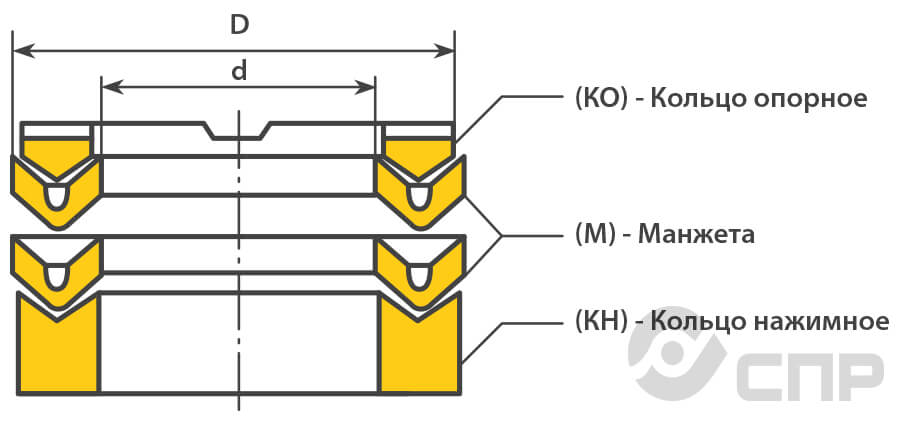

Пакет шевронных резинотканевых манжет комплектуется непосредственно одной или более манжетой (за счет количества регулируется высота уплотнения) и двух колец – опорного и нажимного, которые могут быть как резинотканевыми, так и выполнены из текстолита, бронзы, полиамида или другого, подходящего по характеристикам, материала.

В комплекте опорное кольцо служит основой для укладывания манжет шевронных, а нажимное используется в качестве защиты уплотнений от вдавливания при воздействии высокого давления на уплотнение, равномерно распределяя его по всему профилю манжеты.

Сама шевронная манжета в пакете уплотнения выполняет шарнирное соединение, что позволяет всему уплотнению мгновенно реагировать на любое изменение давления, автоматически уплотняя всю систему в целом. Для систем с высокими показателями давления в штабель шевронного уплотнения устанавливается большее количество шевронных резинотканевых манжет.

Где применяются манжеты шевронные резинотканевые



Шевронные пакеты, в которых многокомпонентная однородная сочетается с клиновидными уплотнениями, идеально подходят для систем с нестабильным давлением (например, частыми перепадами). Они создают надежное и эффективное уплотнение и актуальны для установки в узлах и механизмах с ударными нагрузками, колебательными движениями и другими неблагоприятными условиями.

Практика подбора шевронного пакета

Если манжеты шевронные резинотканевые работают в гидросистеме с переменной нагрузкой, важно заранее согласовать не только размер, но и состав пакета.

  • внутренний и наружный размеры посадки, а также суммарную высоту пакета
  • рабочее давление, скорость штока и возможные пиковые нагрузки
  • материал манжет, нажимных и опорных колец под реальную среду
  • состояние поверхности штока или цилиндра, поскольку от него напрямую зависит ресурс уплотнения

Для ремонта и изготовления по образцу полезно передавать размеры всего комплекта, а не только одной манжеты: это помогает избежать ошибки по высоте и составу пакета.
